Upgrade électronique Scalar pour imprimante 3D CR-10

[CR-10] – Upgrade Electronique

Upgrade Electronique pour CR-10

Cette page décrit la procédure de montage de l’upgrade électronique proposé par 3D Modular Systems pour les imprimantes 3D CR-10

Résumé

Cette upgrade permet de remplacer le boîtier électronique d’origine très limité en fonctionnalité, par un boîtier électronique Scalar, permettant de faire évoluer à votre machine …. « vers l’infini et au delà ».

Cette upgrade est pensée afin que vous puissiez ré-utiliser le câblage d’origine au maximum, voir rallonger certains câbles au besoin.

Aucun faisceaux de câble n’est fournie avec cette upgrade.

La CR-10 étant étudiée à la base pour utiliser un boîtier déporté, certains passage de câbles sur le châssis  ne sont pas optimales. Cette upgrade n’a donc pas la prétention d’optimiser le passage de câble sur la machine.

Pré-requis

Cette upgrade est fournie avec une alimentation 12V 10A séparée afin de simplifier le montage et de vous dédouaner complètement du boîtier d’origine.

Cependant attention! le lit chauffant d’origine est en 12V et nécessite beaucoup de courant.

Connecter directement le lit chauffant 12V sur l’électronique Scalar sans relais statique ou MOSFET de puissance peut endommager le boîtier électronique!

L’alimentation 12V fournie n’est pas dimensionner pour gérer le plateau chauffant.

Contenu Du kit

  • 1 alimentation 12V 10A
  • 1 boîtier électronique Scalar
  • 1 kit de rallonge
  • 1 domino
  • Un jeu de pièces plastique
  • de la gaine torsadé

Étape 1 – Dé-câblage du boîtier électronique d’origine.

Upgrade Electronique pour CR-10

Retirez les 2 connecteurs métalliques du boîtier d’origine.


Vous allez mettre les mains dans le boîtier, il est impératif de s’assurer que le boîtier n’est plus alimenté et que le cordon secteur est physiquement débranché.

En dessous du boîtier électronique, vous avez 5 vis à enlever.

Upgrade Electronique pour CR-10

utilisez les clé fournie avec le kit de la machine.

Upgrade Electronique pour CR-10

Upgrade Electronique pour CR-10

Sur le côté, enlevez les 4 vis latérales qui fixent l’alimentation.

Upgrade Electronique pour CR-10

Sortez la par le haut

Upgrade Electronique pour CR-10

Au fond, à côté de l’écran, vous trouverez une carte électronique fixée sur le haut du boîtier.

Vous allez devoir retirer tous les câbles qui se trouvent sur les borniers à droite de l’image suivante.



Upgrade Electronique pour CR-10

Tous ces câbles sont reliés aux 2 prises métalliques à l’arrière du boîtier.

Si les câbles sont collés, vous avez plusieurs solutions:

  1. Utiliser un sèche cheveux pour faire fondre la colle et retirer les câbles
  2. Utiliser une pince et un peu de patience afin de retirer délicatement la colle des câbles
  3. Couper les câbles.

Dans les 2 premiers cas il est préférable de bien dévisser tous les borniers vert avant d’effectuer les opérations.

Entre les borniers et les prises métallique du boîtier vous devrez probablement retirer 1 ou 2 serre câble.

Upgrade Electronique pour CR-10

Vous allez devoir sortir complètement les connecteurs métallique de leur emplacement.

Pour ce faire, il faut impérativement que tous les câbles reliant les connecteurs à la carte électronique soient déconnectés.

Retirer l’écrou et la bague métallique pour pouvoir sortir les connecteurs.

Vous devez avoir 2 connecteurs avec leurs câbles comme ceux-ci

Ici la partie dédiée à la tête chauffante

Upgrade Electronique pour CR-10

Déconnectez les 2 cosses de puissance du transistor de puissance provenant de l’intérieure de votre boîtier.

Upgrade Electronique pour CR-10

Ici la partie dédié au lit chauffant.


Le montage qui suit permet de ré-utiliser la quasi-intégralité des faisceaux de câble d’origine.


Etape 2 – Installation du boîtier électronique

Upgrade Electronique pour CR-10

Le boîtier se fixe sur le profilé horizontale qui se situe en haut de votre machine.

Vous devez retirer dans un premier temps le cache rainure de couleur qui se trouve sur ce profilé en façade afin de pouvoir fixer le boîtier.

Vous pourrez remettre des parties de bandes une fois le montage terminé.

Upgrade Electronique pour CR-10

Afin de réaliser le câblage vous devez démonter le panneau arrière du boîtier (4 vis)

Upgrade Electronique pour CR-10


Voici plusieurs 1 schémas de câblage simplifié afin que vous compreniez où se raccordent les différents éléments.

Vous pouvez câbler le faisceau avec les fils Jaune, le connecteur vient s’enficher au niveau du trou rond sur la plaque inférieure du boîtier électronique Scalar.

Les autres fils peuvent être installé à travers le trou rectangulaire.

Upgrade Electronique pour CR-10



  • Au niveau du connecteur qui possède les fils jaunes, vous allez devoir couper le connecteur blanc qui se trouve sur le câble rouge et noir et raccorder les fils sur D9. Attention à la polarité, la sérigraphie sur la carte vous indique les borniers « + » qui se relient sur les câbles ROUGE
  • les 2 fils rouge et noir déjà dénudés, sont connectés au fils du ventilateur de la tête chauffante. Ce dernier doit être alimenté en permanence et se relie directement sur le bornier vert d’alimentation de la carte Ramps. Attention à la polarité! vue de face le bornier « -«  est en haut et le bornier « + » se trouve juste en dessous
  • Au niveau du connecteur avec les 2 gros câbles Rouge et noir avec des cosses métallique en forme de fourche, vous allez devoir les couper afin de pouvoir utiliser un domino et une rallonge

L’image ci après montre comment intégrer le connecteur métallique à l’intérieure de la pièce plastique

Un domino est nécessaire pour rallonger les câbles de puissance du plateau.

Dans le cas d’un plateau en 220V, aucune puissance ne passe dans ces câbles.

Le relais statique derrière gère tout le transfert de puissance.

L’image suivante montre une manière de passer les câbles.

  • Les câbles provenant du lit chauffant ainsi que le fin de course de l’axe Y peuvent passer dans les rainures des profiles verticaux (ici à droite)
  • Les 2 capots en plastique (ici en vert) positionnés en bas du châssis, servent à encapsuler les raccords des câbles.
  • Les câbles du moteur Y et du deuxième moteur Z peuvent passer directement dans les rainures de l’autre profilé verticale.
  • Un jeux de rallonge 2 pins peuvent servir à rallonger le câble du fin de course X/Y.
  • Un jeux de rallonge 4 pins peuvent servir à rallonger la longueur du câble moteur Y.



Raccordement des moteurs

  • Chaque câble de la CR-10 sont noté en fonction de leur axe (X, Y Z).
  • Les câbles avec 4 pins correspondent aux câbles moteurs
  • Les câbles avec 2 pins correspondent au fin de course
  • Dans le cas d’un double moteur en Z, il faut rajouter le câble en « Y » fournis dans l’upgrade du double Axe Z.
  • Avec la Ramps, vous pouvez également connecter les 2 moteurs Z sur les 2 rangées de pins disponible à cet effet.
  • Après connexion des moteurs il vous faudra faire bouger les moteurs dans un sens puis dans l’autre. Si les moteurs s’éloignent des fin de course lorsque la position augmente, vous êtes bon. SI c’est l’inverse, il vous faudra inverser le sens du câble moteur au niveau de la carte électronique.
  • Vous pouvez utiliser la gaine torsadé pour

Raccordement des éléments électroniques – Scalar M – XL

Cette page est dédiée au raccordement des éléments électroniques des imprimantes 3D Scalar.

Sonde 5V ou 12V ? bien choisir son schéma de câblage.

  • La sonde 12V possède 1 connecteur Dupont 2 pin et un fil rouge en l’air.
    • File rouge en l’air : +12V
    • Fil noir : 0V-masse
    • Fil rouge avec connecteur Dupont : Signale







Voici le Schéma de câblage à utiliser


  • La sonde 5V possède 1 seul connecteur Dupont 3 pin et
    • 1 fil marron (+5V)
    • 1 fil Bleu (0V – GND)
    • 1 fil Noir (Signal)





  • La sonde 5V peut être fournie avec une rallonge possédant un connecteur 3pins Dupont avec des couleurs différentes:
    • 1 fil Rouge (+5V)
    • 1 fil Noir (0V – GND)
    • 1 fil Blanc (Signal)

Le branchement est similaire à la version précédente sachant que

  • Le fil rouge correspond au fil marron
  • Le fil Noir correspond au fil Bleu
  • Le fil Blanc correspond au fil Noir





Voici le Schéma de câblage à utiliser


Voici une vue générale de la connexion des éléments sur la carte électronique.

Schéma avec sonde à inductance 12V

Brachement électronique de la carte Ramps 1.4

Sur ce deuxième schéma vous trouverez un schéma qui correspond au kit fourni avec une sonde à inductance 12V, le ventilateur de tête chauffante et le ventilateur turbine auxiliaire.

Au niveau de la sonde à induction , elle est fournie avec 3 fils, 2 (rouge et noir) qui sont reliés à un connecteur dupont 2 pins, et 1 (rouge) avec un nœud qui correspond à l’alimentation de la sonde.

Schéma avec sonde à inductance 5V

Brachement électronique de la carte Ramps 1.4 avec sonde à inductance 5V

Ce schéma correspond aux kits fournis après le 17/10/2016.

Ce kit est fournis avec une sonde à inductance 5V qui possède un connecteur dupont noir à 3 pins. Ce dernier se connecte directement sur l’électronique sans raccordement supplémentaire.

Le fil marron de la sonde à inductance correspond à l’alimentation +5V. Le fil bleu à la masse de la sonde. Le fil noir correspond quand à lui au signal de sortie de la sonde.

Un extendeur 12V en forme de Y est aussi monté sur la carte électronique et permet de raccorder le ventilateur de votre tête chauffante au 12V de la ramps.

Vous devriez reconnaître tous les autres éléments. La couleur des câbles des moteurs sont donnés titre indicatif. Les fils des borniers de puissance correspondant à la réalité avec le fil rouge pour le +12V et le fil Noir pour la masse (+0V ou GND)




ASchéma de câblage de la carte Ramps 1.4 titre indicatif, voici le schéma officiel comme on peut le trouver sur le wiki de reprap.

Le schéma donne un peu plus de précision sur toutes les pins et les connecteurs optionnels.





Un mot à propos du connecteur vert d’alimentation

Connecteur d'alimenation Ramps 1.4Vous devez savoir que ce gros connecteur vert sur la carte Ramps peut se détacher de sa base, c’est un connecteur amovible.

Ceci veut dire qu’il est composé de 2 parties, et que la partie bornier peut être retirée de sa base.

La photo ici montre les 2 parties différentes de la pièce:

  • Sur la gauche on peut voir la partie amovible constitué des borniers
  • Au milieu, la partie fixe, soudée sur la carte Ramps
  • Sur la droite les 2 parties clipsés ensemble.




Raccordement des éléments électroniques

Carte ramps 1.4 sur imprimante 3D Scalar

En guise de support visuel, voici une photo de la carte électronique.

Si vous voulez comparer directement par rapport au schéma précédent il vous faudra effectuer une rotation de l’image d’un demi tour (180°)







Section dédié au montage pour les Scalar M et XL (non adapté au Scalar L et XL Premium)


Câble du moteur de l'axe Y

Câble du moteur de l’axe Y

Pour le support de fin de course autonome, (c’est un support optionnel que vous pouvez imprimer vous même) Commençons par les câbles qui se trouvent au niveau de l’axe Y, sous le plateau chauffant.

Prenez aussi 2 clips « long » et 1 serre câble.



Raccordement de l'intérrupteur de fin de course de l'axe YPour le support avec le support de fin de course intégré, c’est très facile, la photo vous montre comment les fils sont placés.












Passage du fil du moteur de l'axe Y

Passage du fil du moteur de l’axe Y

Faites passer les câbles par l’intérieur du châssis.

Vous devriez avoir 2 fils pour l’interrupteur de fin de course et 4 fils pour le moteur de l’axe Y.

Réunissez les ensemble et passez les dans la gorge du profilé juste derrière le support de moteur

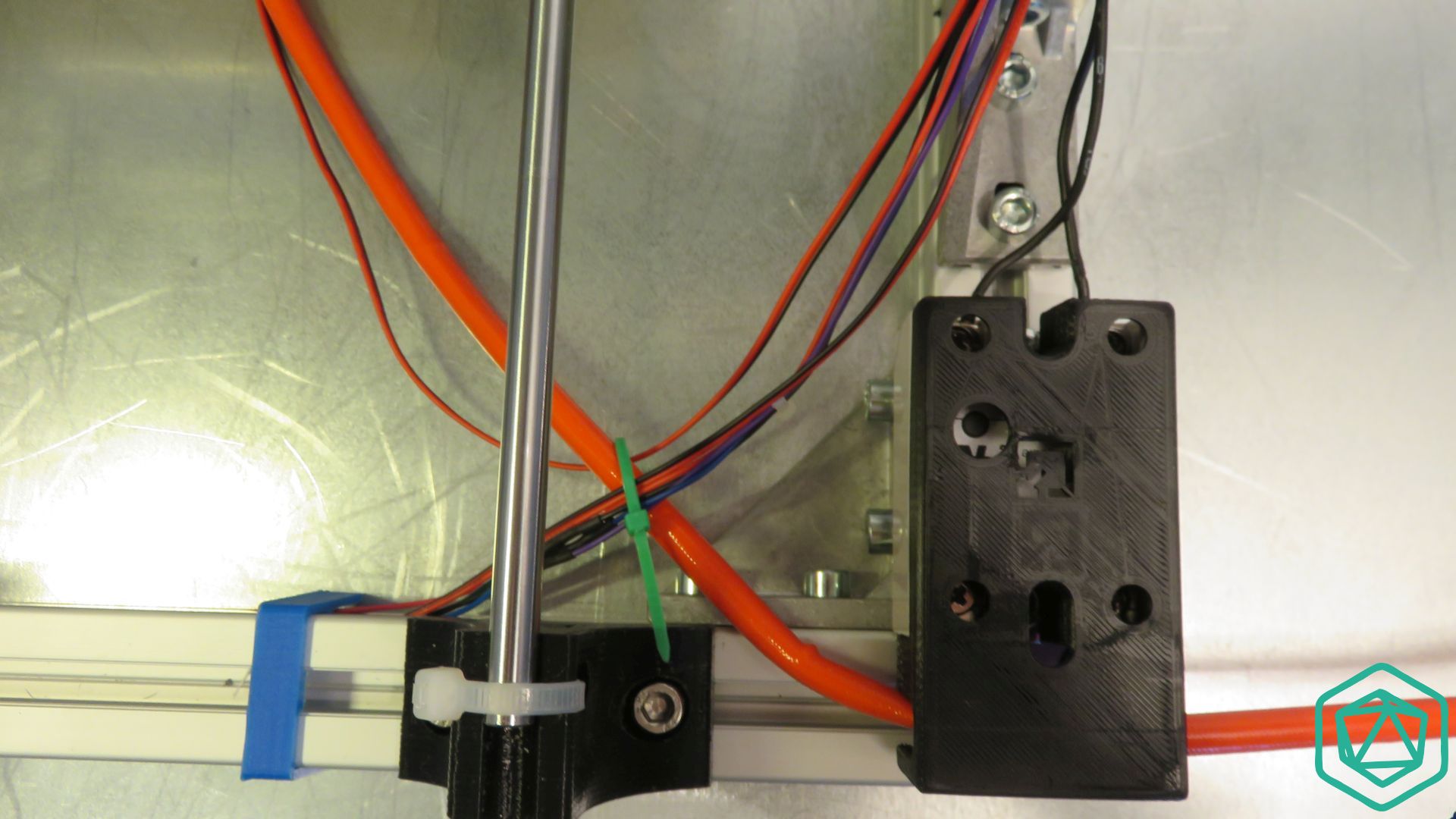

Installation des clips de fixation

Installation des clips de fixation

Vue de l’intérieur de la machine, les câbles peuvent aisément passer dans la gorge intérieur du profilé supportant le moteur.

Avec 2 clips long, sécurisez les dans les gorges. L’utilisation de clips court n’est pas recommandé car ils vont surélever la machine de quelques millimètres de ce côté. L’utilisation de clips « long » permet de conserver les attaches en plastique au dessus de la machine.




Attache du câble du moteur de l’axe Y

Attache du câble du moteur de l’axe Y

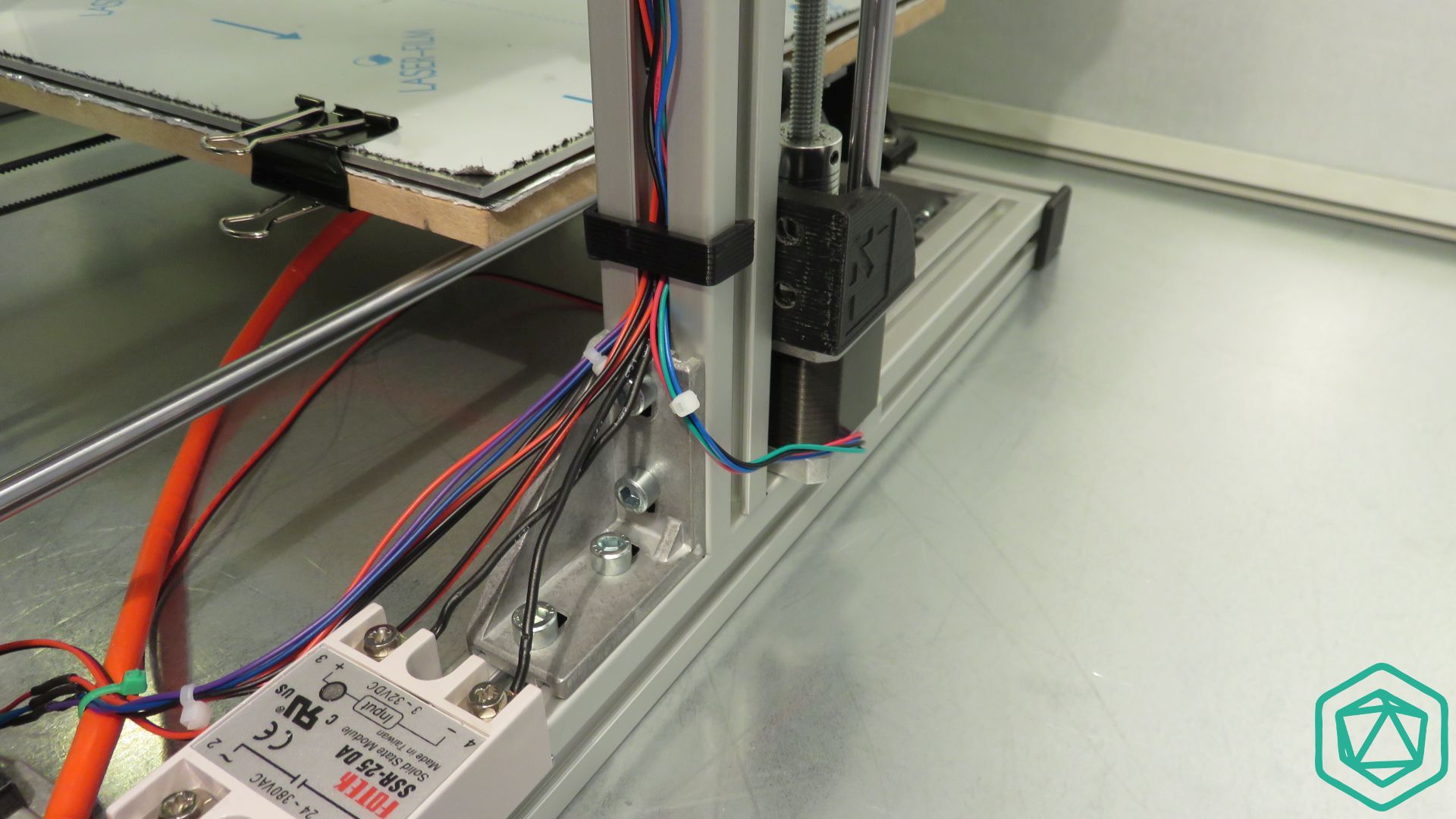

(Scalar XL) Dans le coin du châssis ou se trouve le relais statique, attachez avec un serre câble les fils qui sortent du profilé aux câbles provenant du lit chauffant.

Cela permet de sécuriser tout l’ensemble à un même endroit.








(Scalar XL) Serrez le collier définitivement.












Câble de l’interrupteur de fin de course

Câble de l’interrupteur de fin de course

Prenez le connecteur correspondants à l’interrupteur de fin de course










Câblage du end stop Y

Câblage du end stop Y

A tout moment référez vous au schéma de câblage en début de page si vous avez un doute ou pour clarifier la photo.

Positionnez donc le connecteur de l’interrupteur de fin de course Y sur son emplacement, Prenez la peine de lire tout le paragraphe qui suit afin de mieux comprendre ce que vous faites.

Sur la photo, tout le bloc de pin situé en bas à gauche est dédié aux capteurs de fin de course.

Il y a 3 rangées de pins de haut en bas.

La première rangée correspond à l’alimentation +5V.

La deuxième rangée correspond à la masse +0V (GND)

La dernière rangée correspond au signal connecté directement à l’arduino.

Attention: Ne connectez jamais la rangée du haut avec la rangée du milieu sous peine de faire un cours circuit lorsque l’interrupteur se fermera. Si il vous arrive de court-circuiter ces 2 rangées, vous allez griller le bloc d’alimentation (+5V) généré par l’arduino, provoquant ainsi de sévère dommage à l’arduino.

Important: Tous les capteurs de fin de course doivent se connecter sur la rangée du milieu et sur la rangée du bas.

Pour compléter l’explication, on peut connecter jusqu’à 6 fin de course sur une imprimante 3D. Pour chaque axe on peut donc connecter des fins de course pour la position MIN et MAX.

Le firmware permet de simplement utiliser les fin de course MIN. Le firmware se charge ensuite d’avoir en mémoire la position MAX t de simuler un fin de course virtuel.

On peut donc se réduire à l’utilisation de seulement 3 fin de course.

Chaque colonne est dédié à un fin de course en particulier.

Chaque Axe est donc regroupé sur 2 colonnes côte à côte.

En commençant par la droite de la photo, vous aurez les connecteurs suivants:

  1. X MIN
  2. X MAX
  3. Y MIN
  4. Y MAX
  5. Z MIN
  6. Z MAX

Nous allons donc connecter le fin de course Y MIN en bas de la 3ème rangée en partant de la droite.

Très important: Les drivers de moteurs ne supportent pas d’être mis en marche sans moteurs attaché, cela peut endommager de manière irréversible le composent électronique.

Veilliez donc à toujours avoir un moteur de connecteur sur chaque driver moteur que vous montez sur votre carte électronique!

SI vous utilisez seulement 4 axes (X, Y Z et E0) et que vous avez 5 driver, n’en montez que 4 et gardez le 5ème de côté dans son emballage. Il peut éventuellement vous servir de pièce détaché si 1 des driver tombe en panne ou est endommagé.




Thermistor du plateau chauffant

Thermistor du plateau chauffant

Passons maintenant au thermistor qui se trouve sous le lit chauffant.

Repérez son connecteur, vous allez le connecter à la carte électronique.








Thermistor du plateau chauffant

Thermistor du plateau chauffant

Les connecteurs dédiés au thermistor se situe juste au dessus de ceux dédiés au fins de courses.

Vous allez trouver 6 pin sur la même ligne avec le marquage T0, T1, T2 juste en dessous.

  1. T0 correspond au thermistor de la tête chauffante.
  2. T1 correspond au thermistor du lit chauffant
  3. T2 correspond à un thermistor optionnel d’une deuxième tête chauffante.

Connectez donc le thermistor du lit chauffant sur la 3ème et 4ème pin en partant de la droite correspondants à T1


Câble moteur de l'axe Y

Câble moteur de l’axe Y

Prenez maintenant le connecteur du moteur de l’axe Y.
















Câble moteur de l'axe Y

Câble moteur de l’axe Y

Les pins dédiés aux différents moteurs se situent toute en dessous des drivers de moteurs avec les petits radiateurs.

Vous pourrez trouver des marquages vous indiquant à quel moteur tel ou tel driver moteur est associé.

Sur la ligne du haut, vous avez 3 driver moteur l’un à côté de l’autre. De droite à gauche vous avez le driver du moteur pour les axes suivants:

  1. Axe X (marqué X)
  2. Axe Y (marqué Y)
  3. Axe Z (marqué Z)

Au niveau de la deuxième ligne vous avez ici sur la photo 1 seul driver moteur et un emplacement libre pour un 5ème driver moteur.

Ces emplacements sont dédiés aux extrudeurs qui poussent le filament plastique.

De droite à gauche:

  1. Extrudeur 0 (marqué E0)
  2. Extrudeur 1 (marqué E1)

Connectez donc votre câble de moteur Y sur le connecteur du milieu de la première ligne.


Câble moteur de l'axe X

Câble moteur de l’axe X

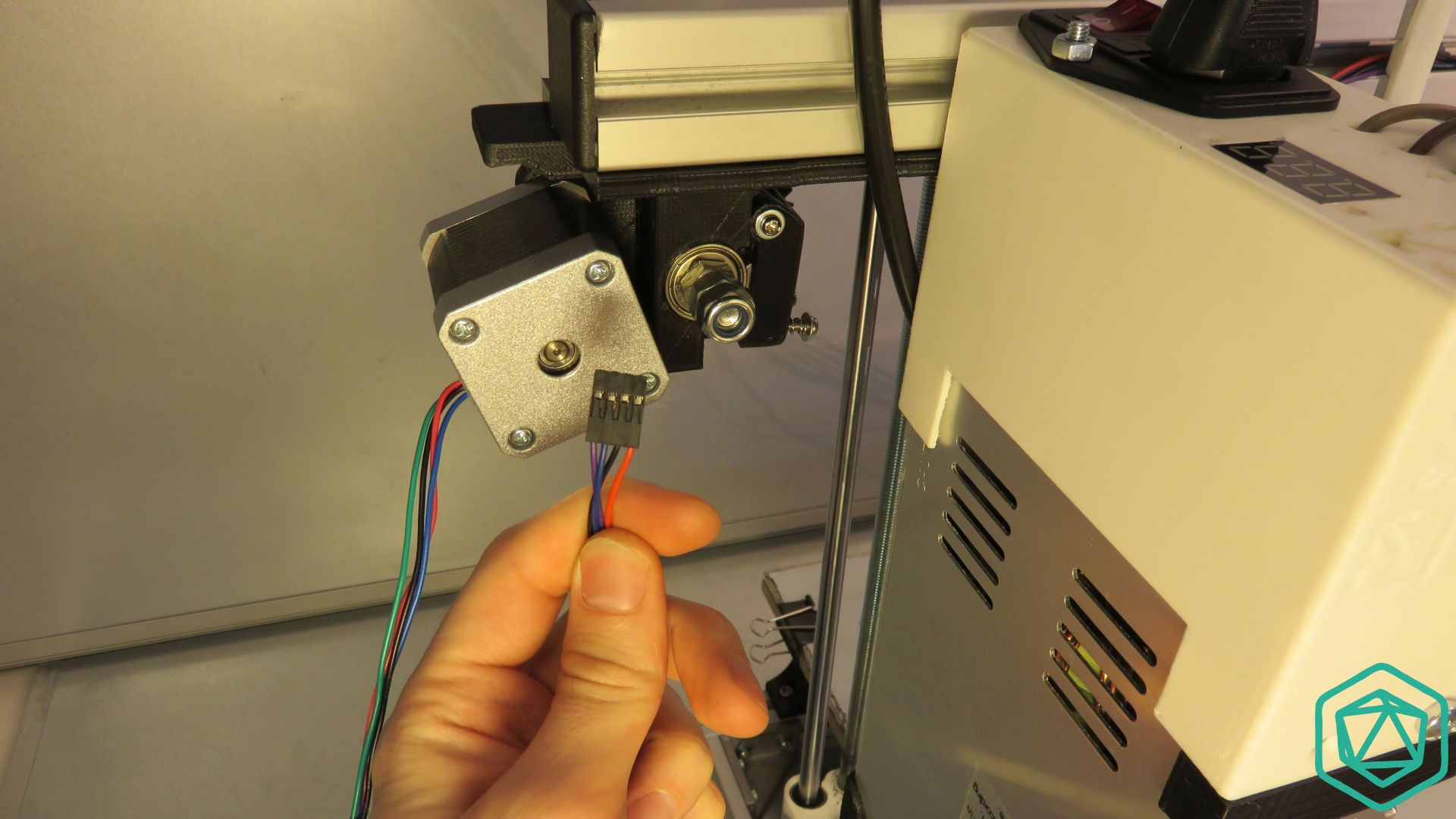

Passons au connecteur du moteur de l’axe X










Câble moteur de l'axe X

Câble moteur de l’axe X

Ce dernier vient se connecter à droite du moteur de l’axe Y au niveau de la première ligne.










End stop de l'axe X

End stop de l’axe X

Passons au fin de course de l’axe X












Ce dernier vient se brancher sur le bas de la première colonne en partant de la droite, du lot de pin dédiés au fin de course.








Toujours du même côté de la machine, il vous reste le câble du moteur de l’axe Z.












L’axe Z possédant 2 moteurs de part et d’autre de la machine, vous trouverez donc 2 lignes de 4 pins en dessous du driver moteur dédié à l’axe Z.

Il faut savoir qu’ici un seul driver pilote les 2 moteurs à la fois.

Connectez donc votre moteur sur l’une des deux lignes dédié à cet effet.




Connexion du relais statique

Connexion du relais statique

Toujours du même côté il faut que vous connectiez le relais statique à la carte électronique.

Commencez par prendre un câble noir livré avec le relais statique.








Connexion du relais statique

Connexion du relais statique

Serrez le dans le bornier possédant le marquage « – » et le numéro « 4 »










Raccordement du relais statique sur la carte Ramps

Raccordement du relais statique sur la carte Ramps

L’autre extrémité du fil vient se connecter sur le bornier (ici bleu) de puissance au niveau du marquage « D8 ».

Chaque bornier possède sur cette colonne un identifiant et un petit marquage « + » qui identifie la sortie +12V.

Connectez donc au niveau du bornier D8 le fil sur le bornier dédié au « – » en dessous du marquage « + ». Donc sur le deuxième bornier en partant du haut.


Raccordement du relais statique

Raccordement du relais statique

Au niveau du relais statique, connectez maintenant le deuxième fil (en principe Rouge et noir ici sur la photo).








Raccordement du relais statique

Raccordement du relais statique

Vissez le sur le dernier bornier de libre en principe possédant le marquage « + » et identifié par le chiffre « 3 ».










Raccordement du relais statique sur la carte ramps

Raccordement du relais statique sur la carte ramps

Connectez l’autre extrémité du câble au niveau du tout premier bornier (ici bleu) en partant du haut , juste au dessus du bornier utilisé pour le « – » précédemment.










Scalar XL:

Sur le lit chauffant de la XL, ce dernier possède un fil de terre de couleur Jaune et vert..

Le but de ce fil est d’être connecté au châssis métallique de votre machine.

En effet, si un des fils d’alimentation du 220V vient à toucher le châssis pour n’importe quel raison, le disjoncteur de votre maison vous protégera d’un danger électrique si vous touchez le châssis à ce moment précis.

Afin d’assurer une meilleur connexion, il est intéressant de relier la cosse ronde au niveau d’une des vis M6 de votre châssis..

Raccordement de la terre du lit chauffant

Raccordement de la terre du lit chauffant

Ici vous trouvez un exemple d’endroit où le connecter! Nous avons choisis de le connecter au niveau d’une équerre métallique car sa proximité et sa conduction électrique sont optimales pour ce type d’application.










Câblage de la carte ramps

Câblage de la carte ramps

La photo vous précise avec un jeu d’étiquettes ou se trouvent les bons borniers














Commencez par séparer les fils partant du relais statique des autres fils.










Positionnement des câbles de la Scalar

Positionnement des câbles de la Scalar

Glissez les dans la gorge du profilé vertical.

Vous pouvez les faire tenir dans leur logement à l’aide de 2 clips « long » positionnés respectivement en haut et en bas du profilé. comme sur la photo.






Positionnement des câbles de la Scalar

Positionnement des câbles de la Scalar

Intégrez les fils provenant du moteur Y avec son fin de course dans le même logement par dessus les câbles d’alimentation du relais statique.

Pour cela vous allez devoir retirer les clips de fixation un par un afin de glisser par dessous les câbles puis remettre les clips.




Positionnement des câbles de la Scalar

Positionnement des câbles de la Scalar

Maintenant faite aussi passer les fils provenant du moteur Z dans la même gorge du profilé verticale en bloquant les câbles avec le clips déjà en place.








Positionnement des câbles de la Scalar

Positionnement des câbles de la Scalar

Il vous reste maintenant 2 jeux de câbles provenant du moteur de l’axe X.

Les câbles vont devoir monter et descendre en même temps que tout l’axe X.








Positionnement des câbles de la Scalar

Positionnement des câbles de la Scalar

Prenez en main les deux câbles sortant du côté du moteur de l’axe X












Positionnement des câbles de la Scalar

Positionnement des câbles de la Scalar

Prenez bien les deux jeux de câble , un avec 4 fil et le dernier avec 2 fils. Comme ils vont bouger en même temps il est intéressant de les regrouper ensemble et de bien vérifier que la longer des câble est suffisante afin de permettre le mouvement vertical entier








L’idéal est d’avoir le chariot de l’axe X le plus en haut ou en bas possible afin de vous aider à estimer la longueur de fil nécessaire.

Ici, notre chariot est en bas et nous évaluons grossièrement la longueur de fil qu’il faut pour monter. A ce moment conserver la position limite du câble (ici notre main en haut)






Positionnement des câbles de la Scalar

Positionnement des câbles de la Scalar

Vous pouvez sécuriser tout l’ensemble dans la gorge du profilé en laissant soit pendre le câble par le haut ou par le bas.

Sécurisez le avec un clips au niveau de la position limite du câble laissant ainsi la longueur nécessaire libre au mouvement.






Positionnement des câbles de la Scalar

Positionnement des câbles de la Scalar

Il est tout à fait intéressant de rajouter des serres câbles sur ce tronçon de câblage.










Positionnement des câbles de la tête chauffante

Positionnement des câbles de la tête chauffante

Passez maintenant au tronçon de câble qui se situe au niveau de la tête chauffante.

Positionnez le au milieu du profilé supérieur.








Positionnement des câbles de la tête chauffante

Positionnement des câbles de la tête chauffante

Afin de laisser suffisamment de câble libre nécessaire au mouvement, positionnez le chariot à une extrémité de son axe.

Laissez suffisamment de câble libre pour monter et descendre et aller dans les coins.






Clips de fixation

Clips de fixation

Prenez 3 clips, dont 2 long et 1 court.

Ils vous permettront de tenir en place les câbles qui vont passer dans les gorges du profilé supérieur.








Clips de fixation

Clips de fixation

Commencez par sécurisez votre tronçon en place avec un clips long en faisant passer les câble dans la gorge supérieure du profilé.










Avec un deuxième clips « long », maintenez en place le prolongement du tronçon de câble en l’orientant vers la carte électronique.

Laisser de côté proprement la terminaison des câbles que nous connecterons plus tard.






positionnement du câble d'alimentation 12V

positionnement du câble d’alimentation 12V

Prenez les câbles libre qui sortent de l’alimentation .

Il est à noter que tresser les 4 câbles de puissance permet un meilleur maintient dans la gorge du profilé et permet aussi d’éviter simplement les nœuds avec les autres câbles plus tard.

Sur les modèles récent vous aurez des câbles Rouge et Noir.

Rouge: +12V

Noir: 0V




Positionnement du câble du moteur gauche

Positionnement du câble du moteur gauche

Repérez et prenez le connecteur correspondant au deuxième moteur de l’axe Z, dont nous avons déjà passé le câble dans le profilé vertical. Ce dernier devrait ressortir à côté de l’alimentation si on se réfère au câblage précédemment effectué.








Passage du câble du moteur gauche sur Scalar XL

Passage du câble du moteur gauche sur Scalar XL

Passez le dans la gorge latérale du profilé supérieur et sécurisez le avec le dernier clips court que vous avez.

Profitez en pour passer le reste du câble dessous les clips déjà montés.








Raccordement du câble du moteur Z sur la carte Ramps

Raccordement du câble du moteur Z sur la carte Ramps

Connectez le sur la ligne de pins du driver de moteur Z disponible. Ici en haut à gauche.










Raccordement de l'extrudeur

Raccordement de l’extrudeur

Prenez le dernier connecteur de moteur disponible, celui du moteur de l’extrudeur.

Ce dernier doit passer derrière l’alimentation, dans la même gorge de profilé que pour le moteur de l’axe Z.






Raccordement de l'extrudeur

Raccordement de l’extrudeur

Cela devrait ressembler à la photo.












Raccordement de l'extrudeur sur la carte Ramps

Raccordement de l’extrudeur sur la carte Ramps

Connecter le au niveau de la carte électronique sur les dernières pins réservé au moteur au niveau du driver avec le marquage E0.

Ici sur la deuxième ligne de driver moteur, tout à droite.






Câble d'alimentation 12V

Câble d’alimentation 12V

Le câble passe dans la même gorge que celle du moteur Z.










Passage du câble d'alimentation dans les gorges du profilé

Passage du câble d’alimentation dans les gorges du profilé

Il vous reste le câble tressé d’alimentation à positionner par dessus les 2 câbles de moteur dans la même gorge de profilé.

Les clips doivent permettre de tenir correctement tous les câbles.








Raccordement du 12V sur la carte Ramps

Raccordement du 12V sur la carte Ramps

Connectez vos câbles d’alimentation général au gros bornier vert.

L’ensemble est polarisé, donc vérifiez bien que les connections sont compatible « + »-> »+ » et « – » -> « -« .

Sur cette photo, les câbles Bleu/Rouge sont reliés aux sorties « +12V » de notre alimentation et les câbles Marrons/Noir sur les sorties « -« .






Raccordement du 12V sur la carte Ramps

Raccordement du 12V sur la carte Ramps

Au niveau du bornier d’alimentation vert , un marquage vous donne la polarité de chaque bornier.

Afin de faire ressortir leur polarité sur la photo nous avons rajouté une petite étiquette.

Les câbles de masse (ici marron ou Noir) se connectent sur les borniers avec la polarité « -« .

Les câbles d’alimentation +12v (ici bleu ou Rouge) sur les autres marqué « + ».






Raccordement du 12V sur la carte Ramps

Raccordement du 12V sur la carte Ramps

une fois tous raccordés cela devrait ressembler à la photo.
















Câble de la turbine de refroidissement

Câble de la turbine de refroidissement

Maintenant, passez aux câbles d’alimentation du ventilateur de tête chauffante (la turbine).










Raccordement de la turbine de refroidissement sur la carte ramps

Raccordement de la turbine de refroidissement sur la carte ramps

Connectez les sur le bornier de sortie (ici bleu) au niveau du marquage « D9 » correspondant aux bornier du milieu de la colonne.

Le fil rouge correspondant au +12V sur connecteur sur le bornier avec le marquage « + » (ici le 3ème en partant du haut)

Connectez ensuite le fil noir correspondant au « – » (GND) juste en dessous.




Câble du ventilateur de tête chauffante

Câble du ventilateur de tête chauffante

Prenez les fils fin reliés au ventilateur de la tête chauffante.

Sur les version récente vous devriez avoir un connecteur au bout de ce câble d’alimentation. Conservez-le.

Le ventilateur devant fonctionner impérativement en permanence, il sera relié à l’entrée 12V de la carte électronique.

Si vous avez un câble en forme de « Y » déjà connecté sur la carte électronique, connectez votre ventilateur sur ce dernier en reliant le fil rouge du ventilateur sur le fil rouge du câble en Y. M^me chose pour le fil noir.

Ce câble en Y est relié directement sur le 12V de la carte ramps.

Dans le cas contraire vous pouvez suivre l’étape suivante qui vous montrera un montage alternatif.




Raccordement du câble d'alimentation du ventilateur de tête chauffante

Raccordement du câble d’alimentation du ventilateur de tête chauffante

Cet exemple est donné à titre indicatif pour les anciennes version du kit de la machine.

Si vous avez un câble en for de « Y », connectez directement le ventilateur sur ce dernier.

Dans le cas contraire vous pouvez suivre cette étape.

Le fil rouge (+12V) se connecte sur une des entrés du bornier vert possédant le marquage « + ».

Ici nous utilisons le deuxième bornier vert en partant du haut.

Le fil noir de la masse (0V) se connecte sur le bornier supérieur avec le marquage « – »






Raccordement du thermistor de tête chauffanteConcernant le câble du thermistor de la tête chauffante, ce dernier se connecte sur les 2 pins marqué « T0 » à droite du thermistor dédié au lit chauffant.

Ici le tourne vis montre son emplacement.










Câble de la cartouche chauffante de la tête chauffantePassez au câbles de la cartouche chauffante de la tête chauffante.

Il peuvent être rouge ou bleu selon le modèle et la puissance de la cartouche.










Ils se connectent sur les derniers borniers de sortie (bleu) tout en bas.

La cartouche chauffant étant principalement un élément résistif, les câbles n’ont pas de polarité + et – et peuvent dont être connecté sur n’importe lequel des 2 derniers borniers de la colonne.




Maintenant, prenez le connecteur et le fil rouge laissé libre, qui correspond à la sonde à inductance.










Le câble rouge laissé seul se connecte donc sur un bornier vert avec le marquage « + ». Prenez n’importe lequel, ici pour u souci de répartition des câbles et des charges nous vous proposons de le brancher sur le bornier vert le plus en bas.








Le connecteur avec 3 pin dont 2 sont câblés se branche sur les pins dédié à Z MIN.

Note: Sur certain kits la sonde à inductance est fournie avec un connecteur dupont 2 pins et un fil rouge et un fil noir.

Attention, ce câble est polarisé!

Les deux fils doivent toujours être sur les deux dernières lignes, avec le connecteur laissé libre sur la première.

Pour la version avec le connecteur 2 pins, ce dernier doit aussi être connecté sur les 2 dernières lignes.

Le fil vert ou rouge correspond au signal de la sonde, il doit donc être connecté sur la ligne dédié au signal (la dernière ligne).

Le fil noir quand à lui est la masse (0V) de la sonde. Il doit donc être connecté sur la deuxième ligne (ligne du milieu)

Re-Arm – Upgrade 32Bits pour imprimante 3D Scalar

Re-Arm

Description de la carte Re-Arm

La carte Re-Arm permet de booster les performances de votre imprimante 3D.

Elle possède

  • un contrôleur ARM LPC1768 32bits cadencé à 100Mhz
  • 512KB de Flash
  • Est directement compatible avec les cartes Ramps 1.4
  • Possède des sorties 5V contrairement à beaucoup de contrôleurs équivalent du marché actuel.
  • Support les afficheurs Graphique RRD GLCD
  • Supporte un module Ethernet
  • Supporte des drivers moteurs pouvant aller jusqu’à 1/128 micros-pas (les SD6128 par exemple)
  • Fonctionne avec le firmware Smoothieware (une adaptation est en cours pour Marlin).

C’est donc un candidat idéal pour booster/upgrader vos imprimantes 3D basé sur des Arduino Mega 2560 + Ramps 1.4

Ici en gros le détails des pins d’expansions disponible à l’arrière de cette carte.



Installation de la carte

La procédure est vraiment très simple. Il vous suffit de retirer votre carte Arduino Mega 2560 de votre carte Ramps et de plugger la carte Re-Arm directement sur la carte Ramps à la place de l’Arduino.

Schéma de raccordement global des différentes options

En l’état actuelle, avec le firmware Smoothieware, la carte ne supporte que l’afficheur Graphique RRD GLCD.

Raccordement du +5V

Voici un point important à prendre en compte lors de votre upgrade

  • Enlever le potentiel jumper situé juste à côté du connecteur vert d’alimentation

Avec une carte Arduino, ce jumper permet d’alimenter le bloque dédié aux servo moteurs en +5V.

Si vous laissez le jumper en place, la carte Re-Arm alimentera les servo moteurs en +3.3V ce qui est largement insuffisant.

  • Utilisez le câble de 20cm Femelle-Femelle fourni,  pour relier le +5V de la carte Re-Arm (ici à gauche) à la pine du milieu de la rangée de connecteurs se trouvant entre le bouton reset et le connecteur vert d’alimentation (ici à droite).

Raccordement de l’afficheur Graphique

La partie de gauche vous montre comment raccorder l’afficheur LCD avec la carte d’adaptation.

  • Attention! Faites très attention à la position des détrompeurs visibles sur ces photos. Certains afficheurs peuvent être fournis avec les connecteurs rectangulaires noir soudés à l’envers!
  • Attention! Ici également il vous faudra raccorder le fil tout seul +5V partant de l’afficheur LCD vers la carte d’adaptation. Il se connecteur sur la carte Re-Arm au niveau d’une des sorties +5V comme sur la photo.

Raccordement du BLTouch

Ici le raccordement est identique par rapport à un montage antérieur.

Raccordement du module de détection de fin de filament



Le firmware:

Installation du firmware

  • Télécharger le fichier qui se rapproche le plus de votre machine / configuration
  • Dézipper les fichiers .Zip. vous allez trouver 2 fichiers: Firmware.bin et config.txt
  • Ces 2 fichiers sont à copier sur la carte Micro SD que vous devrez insérer dans la carte Re-ARM.
  • Démarrez la carte.
    • Lorsque vous mettez à jours le firmware, la carte va mettre quelques secondes à démarrer. Si l’afficheur LCD graphique est installé, ce dernier va émettre un bip pendant toute la durée ou la procédure de mise à jour se déroule. N’éteignez pas votre machine avant la fin de la procédure! (10 secondes maximum)
    • Une fois le firmware installé, l’afficheur graphique devrait afficher quelque chose à l’écran.

Configuration dans Cura

Avec le firmware Smoothieware la procédure de démarrage se passe de manière un peu différente par rapport au firmware Marlin.

Start.gcode

Voici ce que vous devez avoir dans votre « Start.gcode »

;Sliced at: {day} {date} {time}
;Basic settings: Layer height: {layer_height} Walls: {wall_thickness} Fill: {fill_density}
;Print time: {print_time}
;Filament used: {filament_amount}m {filament_weight}g
;Filament cost: {filament_cost}
;M190 S{print_bed_temperature} ;Uncomment to add your own bed temperature line
;M109 S{print_temperature} ;Uncomment to add your own temperature line
G21 ;metric values
G90 ;absolute positioning
M82 ;set extruder to absolute mode
M107 ;start with the fan off
G28 X Y ; Home X and Y

;Déployement du BLTouch (optionel si vous n’en avez pas)

M280 S3.0 ; Deploy BLT probe pin

;Positionnement au centre de votre lit chauffant
; ici il faudra changer les valeurs en orange par la position correspondant au centre de votre lit
; Le G31 permet d’effectuer la prise de mesure de l’auto nivellement à l’intérieur de la zone d’impression Il faut que les valeurs en roses soient toujours inférieure à la taille max de votre plateau
;Vous pouvez utiliser Gcode Toolbox afin d’ajuster de manière optimale la partie en Rose
; http://doc.3dmodularsystems.com/gcode-toolbox-documentation/

G1 X200 Y150 F6000 ; Go to center of bed
G31 X20 Y35 A400 B260 ; Probe the bed and turn on compensation
G1 X200 Y150 F6000 ; Go to center of bed

; G30, suivit de Zxxxx correspond à votre Zoffset. La valeur est simple à trouver.
; dans le cas d’un BLTouch, déployez votre sonde puis descendez la buse jusqu’à ce que la LED du BLTouch s’allume. Notez la position de Z. Ensuite descendez la buse jusqu’à ce que la buse frôle le plateau. Relevez la position en Z. Faites la différence avec la valeur précédente et vous avez votre Zoffset.

G30 Z1.4 ; Z Probe Offset
M280 S7.0 ; Retract probe pin

; Cette partie à été modifiée afin de commencer l’impression avec assez de pression dans la buse.

G1 X20 Y20
G92 E0 ;zero the extruded length
G1 F200 E30 ;extrude 3mm of feed stock
G92 E0 ;zero the extruded length again
G1 F{travel_speed}
;Put printing message on LCD screen

End.gcode

Ici rien de spécial à changer.



12V 220W Heatbed wiring

This page is explains how to wire your 12V 220W heatbed using static relay


What is a static relay?

A static relay is an electronic relay able to switch Power.

You can find different types for different voltages and different powers.

In our case 12V 220W heatbed , you will need to use a  DC-DC static relay, driven by 12V input voltage, and able to drive DC output power voltage.

This type of relay has MOSFET power transistor able to drive DC output voltage.

If you are using a 220V heatbed directly powered by your grid you will need to use a DC-AC static relay.

These have power triacs able to drive 220V alternative output voltages.

How to choose the power of your static relay?

The power your can draw out of a static relay depends on many factor. It’s type, it’s rated power, it’s ability to dissipate heat.

DC-DC Relays

For DC-DC relays , They ofent get hot very easily, so take into account to always select one with   2 or 3 times it’s nominal load.

With a 220W 12V heatbed, the max current is around 18.3A.

  • A 25A relay will be too small  (max usable load would be 12A => 144W Max)
  • A 40A relay will be just enough  (2 times the nominal load) and might get hot
  • A 60A relay ( able to support 3 times the nominal load) will be well adapted and should dissipate very little heat.

DC-AC relays

These have power tyristors or triacs.

For the 3D printer power range a simple 25A relay is enough for most usage.

If we take the Scalar XL with it’s 700W 220V heatbed,

Power(W) = Input Voltage(V) x Curent (A) x Cos Phy

Current= Power/ (Input Voltage x cos Phy)

If we take CosPhy = 0.6

Curent = 700W/(220V*0.6) => 5.8A MAX

This relay is 4.3 time more powerfull than it’s load.

Why a static relay?

With these powers, a static relay will protect you electronics from being damaged, and will also increase it’s lifepan.

If you are using Ramps boards with it’s Green power connectors, they can support only 11A.

Using more current is possible but you will need a very good cooling of the power components and of the power connector itself.

However with time you might kill the power connector, or even the Power transistor of the Ramps board.












Hopefully these can be easily replaced.

.


















However, using a Static relay will prevent such issues.


















Heatbed Wiring using the Static relay.

Directly from your power supply

If you have enough outputs on your power supply, you can connect directly the heatbed to the power supply following this schematic..

The +12V output de l’alimentation est relié directement au lit chauffant.

The heatbed output is then connectod to the « + » (pin 2) of the static relay

The  « – » (pin 1)  output is connected to the 0V of your power supply.

Pins 3 and 4 of the static relay are connected to D8 output of your Ramps board

Pay close attention to the polarity!

Between the Ramps and your static relay, you can use thin wires (24AWG for example) because very little power is transmitted to the static relay.

However, on your static relay output, make sure you are using proper wire diameter.  (use 2.5mm² wires). The bigger the diameter, the lower the power loss, and your wiresd will stay cold.

Also attache the static relay on the aluminum extrusions.

For Scalar 3d Printers, you can attach it directly on the extrusion profiles. it will be greatly spread static relay heat.




With terminal strips

The assembly is very similar.

We will use terminal strip to connect with the available wires.

see above comments for more details.



Raccordement du lit chauffant 12V 220W

Cette page est dédiée à la connexion d’un lit chauffant 12V 220W avec un relais statique.


Qu’est-ce qu’un relais statique?

Un relais statique est un relais de puissance électronique.

Il en existe différent types pour différents voltages et différentes puissances.

Dans notre cas d’un lit chauffant en 12V 220W il nous faudra prendre un relais statique DC-DC, piloté en 12V en entrée, et pouvant pilotée une charge en tension continue en sortie.

Ce type de relais possède des transistors de puissance compatibles avec des tensions continues.

Dans le cas d’un lit chauffant en 220V alimenté par votre secteur électrique, il vous faudra choisir un relais static DC-AC.

Ces derniers possèdent des Triac capable de piloter des tensions alternatives.

Comment choisir la puissance d’un relais statique?

La puissance utilisable d’un relais statique dépend beaucoup de son type et de la qualité de refroidissement de ce dernier.

Relais DC-DC

Pour des relais DC-DC, ces derniers chauffent beaucoup donc choisir toujours un relais 2 à 3 fois plus puissant par rapport à votre charge nominale.

Dans notre cas d’un lit en 220W 12V le courant max est de l’ordre de 18.3A.

  • Un relais donné pour 25A sera trop juste (prévoir une charge maximale de 12A => 144W Max)
  • Un relais donné pour 40A sera limite  (2 fois la charge nominale) et dissipera une chaleur relativement importante.
  • Un relais de 60A ( plus de 3 fois la charge nominale) sera bien dimensionné et dissipera très peut de chaleur.

Relais DC-AC

Ces relais possèdent des thyristors de puissance.

Au niveau des gammes de puissances utilisées dans les imprimantes 3D un simple relais de 25A est largement sur dimensionné par rapport à l’utilisation réelle.

Prenons le cas de la Scalar XL avec sont lit chauffant de 700W 220V,

Puissance (W) = Tension d’entrée(V) x Courant (A) x Cos Phy

Courant = Puissance / (tension d’entrée x cos Phy)

Si on considère un CosPhy de = 0.6

Courant = 700W/(220V*0.6) => 5.8A MAX

Le relais est donc 4.3 fois plus puissant que la charge utile.

Pourquoi un relais statique?

A ces puissances, un relais statique protègera votre électronique et sera mieux dimensionné aux courants utilisés.

Si vous utilisez une Carte Ramps avec un connecteur de puissance vert, ce dernier est dimensionné pour supporter 11A.

L’utilisation de courant plus fort fonctionnera si vous utilisez une bonne ventilation de vos composants.

Cependant avec le temps vous allez détériorer vos composants et le bornier d’alimentation peut alors se détruire












Les borniers d’alimentation sont démontable et peuvent se changer.

.


















Cependant l’utilisation d’un relais statique adapté est hautement recommandé voir nécessaire/obligatoire dans certains cas.


















Connexion du lit chauffant à votre électronique

Directement sur votre alimentation

SI vous avez suffisamment de place sur votre alimentation, vous pouvez connecter votre montage comme montré sur ce schéma.

Ici le +12V de l’alimentation est relié directement au lit chauffant.

La sortie du lit chauffant est alors connecté à la sortie  « + » (pin 2) de votre relais statique.

La sortie « – » (pin 1) de votre relais statique est alors connecté au 0V de votre alimentation.

Les pins 3 et 4 du relais statique se connecter alors à la sortie D8 de votre Ramps.

Ici attention à la polarité!

Entre la carte Ramps et votre relais statique vous pouvez utiliser des fils relativement fin (24AWG par exemple) car aucune puissance n’est transmise au relais.

Par contre en sortie de relais, prévoyez de bien dimensionner vos fils de puissance (prévoir 2.5mm² ). Plus la section de vos fils sera importante, plus vous limiterez les pertes en lignes et plus votre fils restera froid.

Il faut prévoir aussi de fixer votre relais statique sur un dissipateur.

Dans le cas des imprimantes 3D Scalar, vous pouvez les fixer directement sur les profilés qui feront office de dissipateur thermique.




Avec un Domino

ici le montage est très similaire,

On utilisera un Domino pour faire la jonction avec les fils déjà disponible.

Le branchement est similaire au montage précédent (voir commentaires sur la section précédente).



Heatbed V2 Assembly (Full Aluminum)

List of parts:

  • Scalar S : 1 silicone heater (190x190mm 250W 220V)
  • Scalar S: 1 aluminium plate (220x230x2mm) (Base)
  • Scalar S: 1 aluminium plate (220x230x3mm) (Plate)
  • Scalar M : 1 silicone heater (300x200mm 400W 220V)
  • Scalar M: 2 aluminium plates (300x220x3mm) (Base + plateau)
  • Scalar L : 1 silicone heater (300x300mm 600W 220V)
  • Scalar L: 2 aluminium plates (300x330x3mm) (Base + plateau)
  • Scalar XL : 1 silicone heater (400x300mm 700W 220V)
  • Scalar XL: 2 aluminium plates (435x320x3mm) (Base + plateau)



  • Scalar XL Premium : 1 silicone heater (400x300mm 700W 220V)
  • Scalar XL Premium: 2 aluminium plates (435x320x3mm) (Base + plateau)



  • 1 aluminium sheet used for cooking
  • 1 wired thermistor (1 meter)
  • 1 pen
  • 1 pair of scissors
  • 1 50mm polyimide/Kapton tape
  • 1 piece of aluminium tape






Take the aluminium plate corresponding to your print surface.

It has only 4 holes, one on each corners.







This pate has 1 face with a protection film and the other face with a raw surface.

In this picture you can see the face with the protection film.

This face is used for printing.





The other side with raw aluminium is destined to be the bottom of the heatbed where you are going to stick the heating element and the thermistor.

Take the raw side of the plate in front of you.










Place the heating element (orange) – don’t stick it yet – and place it in the middle of the aluminium plate..

Place some markings so that the silicone heater is at the center of the aluminium plate.

This pictures shows the example of the Scalar XL.

The silicone surface is smaller on all sides than the aluminium plate..





This picture shows the example of Scalar M.

Here the silicone heater has the same length but smaller width.

Make sure to have enough space around the corner-holes for later use.






Place some markings on the sides of the silicone heater.

This will help you later on to stick the silicone heater in the center.





Do the same at the top and bottom of the plate for Scalar M and also on the sides for Scalar XL.










Now take your thermistor .

Place it so that the end of the thermistor is located at 1/3rd of aluminium plate length from the side.







This will allow you to reuse the maximum of the thermistor wire’s length and keep a goo thermistor placement..












Take a small piece of aluminium tape (or Kapton / Polyimide tape) that will help you secure the thermistor end.

The main point in using these kind of tape is that they can support heats over 110°C..





here a picture showing the overall placement of the thermistor.









Once the thermistor ending secured your assembly should look like the picture.









In order to finalize thermistor placement, it’s interesting to stick the wires right on the edge of the aluminium plate..



















Here is a picture showing the thermistor fully secured.














Now you can remove the 3M tape from the silicone heater .







Place it on the aluminium plate using your previous markings to make sure it’s centered.

make sure to properly press on all the surface of the silicone hater in order to evenly stick it on the aluminium plate.





Th thermistor should be right between both aluminum plate and silicone heater.

This ensures that the thermistor is properly secured and will provide proper measurements.








in order to optimize the thermal insulation, you can use aluminium sheets used for cooking so that it covers the maximum surface of the silicone heater..

Make sure that you remove the part of the aluminium sheet that extends over the silicone element..

This will help you to secure the aluminium sheet using kapton tape.



The aluminium sheet should have 2 different faces

  • 1  « mirror » side
  • 1 « mate » side
  1. Make sure to place the « mirror »  side toward the silicone heater. This will increase the efficiency of the aluminium sheet and will reflect a maximum of Infra-red radiation toward the useful part of the heatbed.
  2. Then push it against the silicone heater. it should stick naturally to it.
  3. Cut the excess of aluminium sheet that goes past the silicone heater surface.
  4. Secure the aluminium sheet with kapton tape and make sure to avoid air bubbles.
  5. Cut the parts of Kapton/polyimide tape that goes past the aluminium plate using a scalpel or a cutter.





Raccordement des éléments électroniques – Scalar S – L – XL Premium

Cette page est dédiée au raccordement des éléments électroniques des imprimantes 3D Scalar.

Sonde 5V ou 12V ? bien choisir son schéma de câblage.

  • La sonde 12V possède 1 connecteur Dupont 2 pin et un fil rouge en l’air.
    • File rouge en l’air : +12V
    • Fil noir : 0V-masse
    • Fil rouge avec connecteur Dupont : Signale







Voici le Schéma de câblage à utiliser


  • La sonde 5V possède 1 seul connecteur Dupont 3 pin et
    • 1 fil marron (+5V)
    • 1 fil Bleu (0V – GND)
    • 1 fil Noir (Signal)





  • La sonde 5V peut être fournie avec une rallonge possédant un connecteur 3pins Dupont avec des couleurs différentes:
    • 1 fil Rouge (+5V)
    • 1 fil Noir (0V – GND)
    • 1 fil Blanc (Signal)

Le branchement est similaire à la version précédente sachant que

  • Le fil rouge correspond au fil marron
  • Le fil Noir correspond au fil Bleu
  • Le fil Blanc correspond au fil Noir





Voici le Schéma de câblage à utiliser


Voici une vue générale de la connexion des éléments sur la carte électronique.

Schéma avec sonde à inductance 12V

Brachement électronique de la carte Ramps 1.4

Sur ce deuxième schéma vous trouverez un schéma qui correspond au kit fourni avec une sonde à inductance 12V, le ventilateur de tête chauffante et le ventilateur turbine  auxiliaire.

Au niveau de la sonde à induction , elle est fournie avec 3 fils, 2 (rouge et noir) qui sont reliés à un connecteur dupont 2 pins, et 1 (rouge) avec un nœud qui correspond à l’alimentation de la sonde.

Schéma avec sonde à inductance 5V

Brachement électronique de la carte Ramps 1.4 avec sonde à inductance 5V

Ce schéma correspond aux kits fournis après le 17/10/2016.

Ce kit est fournis avec une sonde à inductance 5V qui possède un connecteur dupont noir à 3 pins. Ce dernier se connecte directement sur l’électronique sans raccordement supplémentaire.

Le fil marron de la sonde à inductance correspond à l’alimentation +5V. Le fil bleu à la masse de la sonde. Le fil noir correspond quand à lui au signal de sortie de la sonde.

Un extendeur 12V en forme de Y est aussi monté sur la carte électronique et permet de raccorder le ventilateur de votre tête chauffante au 12V de la ramps.

Vous devriez reconnaître tous les autres éléments. La couleur des câbles des moteurs sont donnés titre indicatif. Les fils des borniers de puissance correspondant à la réalité avec le fil rouge pour le +12V et le fil Noir pour la masse (+0V ou GND)




ASchéma de câblage de la carte Ramps 1.4 titre indicatif, voici le schéma officiel comme on peut le trouver sur le wiki de reprap.

Le schéma donne un peu plus de précision sur toutes les pins et les connecteurs optionnels.





Un mot à propos du connecteur vert d’alimentation

Connecteur d'alimenation Ramps 1.4Vous devez savoir que ce gros connecteur vert sur la carte Ramps peut se détacher de sa base, c’est un connecteur amovible.

Ceci veut dire qu’il est composé de 2 parties, et que la partie bornier peut être retirée de sa base.

La photo ici montre les 2 parties différentes de la pièce:

  • Sur la gauche on peut voir la partie amovible constitué des borniers
  • Au milieu, la partie fixe, soudée sur la carte Ramps
  • Sur la droite les 2 parties clipsés ensemble.




Raccordement des éléments électroniques

Carte ramps 1.4 sur imprimante 3D Scalar

En guise de support visuel, voici une photo de la carte électronique.

Si vous voulez comparer directement par rapport au schéma précédent il vous faudra effectuer une rotation de l’image d’un demi tour (180°)









Montage de l’électronique sur le châssis

Avant Propos:

Boitier Electronique V1.0:

Sur certain kits pré-monté un boitier électronique est fourni déjà assemblé

L’électronique peut être déjà pré-câblé à l’intérieur.

Dans ce cas placez la boite au même endroit que le support d’électronique de cette page.



Dans le cas contraire le montage est très similaire, l’arduino est à monter en premier dans la boite avant de positionner la carte ramps par dessus.

Les trous de fixation étant asymétrique, le connecteur USB de l’arduino et le bornier d’alimentation de la carte Ramps doivent sortir du côté droit de la boite. Ici sur la photo ils doivent se positionner vers le bas.

L’afficheur LCD se fixe sur son support par 4 vis M3X8.

Le bloque d’affichage se fixe ensuite sur le reste de la boite à l’aide de 4 vis M3X20

La grille du ventillateur (80cm) se fixe sur le boitier directement à l’aide de 4 vis M3x8.























Le boitier électronique peut maintenant être monté sur l’imprimante comme sur les photos suivantes:






























Boitier Electronique V2.5:

A partir de la version 2.0 du boitier électronique, ce dernier devient modulaire.

Chaque parois de la boite est un élément séparé qui peut être changé, mis à jours, amélioré, en fonction de votre besoin.







Sur cette image vous pouvez voir que chaque partie est indépendante l’une de l’autre et que l’ensemble est relativement simple à assembler.

Sur la version 2.5 du boitier, le ventilateur de 80mm est déporté à l’arrière du boitier et l’écran LCD peut être positionné à l’avant ou à l’arrière de ce dernier.

La partie gauche possède maintenant un grille de protection simple permettant au flux d’air de s’écouler.

Voici une image du boitier une fois assemblé.









Et ici une vie latérale du même boitier.
















Comment monter le boitier V2.5:

la position du boitier est exactement la même par rapport à la version précédente.

La modification ici est principalement la positon du ventilateur de 80mm déporté à l’arrière du boitier..

La principale évolution de la version 2.0 est l’inversion de position de l’écran LCD.

L’avant de l’imprimante devient l’arrière et vice versa.

Ici la vue de face de l’imprimante.

Les moteurs de l’axe Z sont maintenant en face de vous, et vous avez maintenant un accès directe à la tête chauffante

La bobine de filament est maintenant positionné à votre droite..







ici une vue rapproché du boitier vous montrant que l’afficheur LCD gagne en stabilité car il est plus proche du profilé horizontale supérieur de la machine.












Cas standard

Liste des pièces :

  • 1 Arduino + ramps + LCD déjà montés
  • 5 vis M6x12
  • 5 écrous marteau M6
  • [fourni] 1 clef allen

Prenez le bloque d’afficheur LCD précédemment monté et préparez les vis M6x12 + écrous marteau.

Placez 2 vis aux extrémités latérales du montage.








Prenez maintenant le support d’électronique sur lequel l’arduino est fixé.

En prenant le support de tel manière que le logo Scalar soit orienté vers le haut, placez 3 couple Vis/écrou aux coins:

  • Haut droite
  • Bas droite
  • Bas Gauche

En regardant la machine par derrière, placez vous sur la monture de l’imprimante au niveau du coin Haut droit. C’est le coin qui se trouve du côté du moteur de l’axe X comme sur le photo.

Fixez le bloque d’électronique de tel manière que le LCD soit posé sur le profilé du haut de la machine et le reste de la carte électronique fixé sur deux profilés à la fois.

Les deux vis du haut sont fixés sur le profilé du haut, et la dernière vis en bas sur le profilé latérale.

Afin de garder le passage de câble propre, vous pouvez passer l’excédant de nappe LCD entre l’équerre métallique du châssis et le support d’arduino.


Voici une vue globale de face avec l’afficheur LCD en haut à gauche de la machine et le restant derrière la machine au niveau du même coin.






Pour les versions avec le boitier LCD, ce dernier se positionne au même endroit que le montage précédent, cependant il est tourné de tel manière qu’il se retrouve face vers l’arrière de la machine du même côté que l’alimentation





Assemblage de l’électronique

Liste des pièces :

  • 4 driver moteur A4988
  • 1 carte Arduino Mega 2560 (Funduino Mega)
  • 1 carte Ramps 1.4
  • Une pochette de jumper/cavaliers (optionel)
  • 1 Afficheur LCD 2004
  • 1 support plastique pour l’électronique
  • 2 supports plastique triangulaire pour l’afficheur LCD
  • 8 vis M3x10
  • [non fourni] tourne vis

Fixation de la carte Arduino

Prenez tout d’abord le support plastique, 3 vis M3X10 et la carte Arduino Mega (ici Funduino Mega)








Fixez la carte arduino a l’aide de 3 vis aux 4 coins de la carte. Prenez le support plastique dans le sens indiqué sur la photo.

Attention le support plastique à un sens, les trous de vis ne sont pas symétriques.

Les vis se mettent au coin haut gauche, et en bas de la carte (voir la photo)

Il se peut que certaines tête de vis soient un peu large et coincent contre les connecteurs plastique de la carte.

Essayez de trouver une vis avec une tête moins large.

Dans le cas contraire 2 vis suffisent à maintenir la carte sur le support, la 3ème vis quand à elle permet un renfort .




Assemblage de la carte Ramps 1.4

Prenez maintenant la carte Ramps.

En principe les jumpers sont déjà placé sur la carte. Dans le cas contraire il va vous falloir les positionner au bon endroit.

Les jumpers servent à configurer le mode de microstep qu’utiliseront vos moteurs.

Mettre les 3 jumpers par moteur correspond à une configuration de 16 micro pas par pas moteur. En d’autre terme, un moteur qui est donné pour 200 pas par tour se verra sont nombre de pas total multiplié par 16 grâce au pilotage des drivers moteurs.




Placez les jumpers comme sur la photo. Entre les rangés de connecteurs rectiligne, entre les capacités ( composants métalliques ronds).










Assemblage Arduino / Ramps

L’étape suivante consiste à assembler les 2 cartes ensemble.










Il suffit de positionner la carte Ramps (rouge) au dessus de la carte Arduino (bleu).

Les connecteurs mâles en dessous de la carte Ramps doivent se positionner en face des connecteurs femelle noir de la carte arduino.

Pressez légèrement la carte Ramps sur la carte arduino.

Faites bien attention que toutes les pines de la carte Ramps soient droites et rentrent parfaitement dans leurs logements.




Préparation des drivers Moteurs A4988

Munissez vous maintenant des drivers de moteurs. Ce sont des petites cartes rectangulaires. Elles sont fournies avec un radiateur muni d’un auto collant double face situé en dessous de ce dernier.








Retournez le radiateur et décollez délicatement le papier protecteur du double face.










Positionner le radiateur au dessus de la plus grosse puce juste à côté de la résistance variable (potard).

ATTENTION: Faites bien attention de ne faire aucun contact électrique entre le radiateur et les pins latérales.






Ici une vue latérale vous montrant la position du radiateur et l’espacement des pins latérales.

Faite aussi attention de ne toucher aucun composant qui se trouverais sous le radiateur.








Une vue de face montrant l’espacement entre le radiateur et les pins latérales.  Vous pouvez espacer légèrement plus que sur la photo.










Préparez maintenant 3 autre driver moteur.

À la fin il devrait vous en rester 1 supplémentaire. Il vous sera utile si vous détériorez un des drivers moteurs par un court circuit. Il peut aussi vous servir si vous décidez d’utiliser une 2ème tête chauffante.








Positionnement des drivers moteurs sur la carte Ramps

La prochaine étape est de monter les drivers moteurs sur la carte Ramps.










Placer le premier driver moteur au dessus du logement prévue à son effet. Sur le marquage de la carte électronique vous trouverez les inscriptions « X », « Y », et « Z ».

Ces drivers moteurs servent à piloter les moteurs des axes X, Y et Z.

Attention ici le sens compte.

Le potentiomètre doit être positionnez de tel manière qu’il se trouve à l’opposé du connecteur d’alimentation vert. La photo vous donne l’exemple à suivre.

Attention: Vérifiez bien le sens du composant avant d’aller plus loin! Si vous le mettez à l’envers vous allez le détruire.




Faites pareil pour toute la rangé.

Une fois les 3 drivers montés toute la rangé de connecteur doit être prise!

Si vous avez des pins d’un driver moteur qui se retrouve dans le vide c’est que vous avez décaler un des drivers.






Insérez maintenant le dernier driver moteur.

Ce dernier à pour but de piloter le moteur de l’extrudeur.

Il se place en bas de la carte, du côté du connecteur d’alimentation.

L’inscription sur la carte doit préciser « E0 »




Vous pouvez connecteur le connecteur amovible vert d’alimentation.














Préparation de l’afficheur LCD

Prenez l’afficheur LCD et son couple de support plastique.

Prenez aussi 4 vis M3X10 qui serviront à fixer l’afficheur sur ses supports.

Aux 4 coins de l’afficheur se trouvent des trous prévus pour les vis M3.






Fixez les de tel manière à conserver la molette et le buzzer de l’afficheur sur la droite.










Assemblez les 2 supports d’écran.

Cela devrait ressembler à la photo.












Raccordement final de l’afficheur LCD au reste de l’électronique

Il vous reste maintenant à connecter l’afficheur LCD au reste de l’électronique précédemment monté.










Le connecteur de l’afficheur LCD se présente comme sur la photo, avec une longueur rangée simple de connecteur femelle, et un bloque de 2×4 pins.








Du côté opposé de connecteur vert d’alimentation de la carte Ramps, vous trouverez une rangé de pins mâles.

L’afficheur LCD se connecte dessus.

La photo vous montre comment l’assembler.

Ici faites attention encore une fois à ce que les pins soient bien en face des emplacements femelles.

Attention: Il arrive certaines fois que certaines pines soient légèrement tordues.

Avec un tourne vis plat, redressez-les sans forcer afin qu’elles soient le plus parallèle entre elles possible. Cela devrait permettre une insertion correcte.
